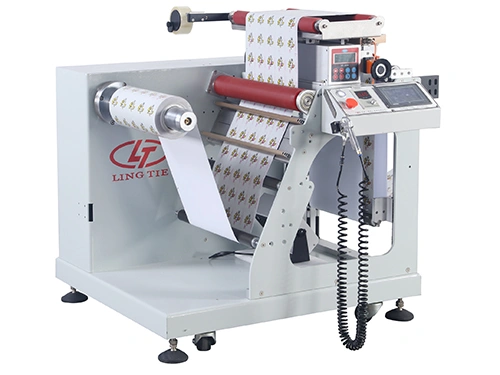

Unit Unwind

Unit Unwind

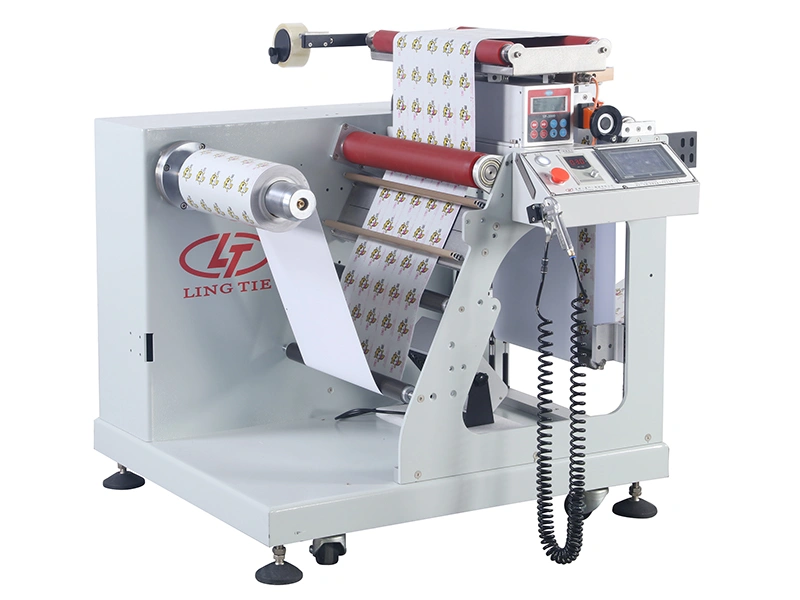

Unwind Stand

Unit unwind memasok material gulungan secara stabil ke mesin cetak dan mesin konversi. Unit ini menopang gulungan material dan melepaskan material dengan ketegangan yang terkontrol, sementara sistem pengarah material menjaga posisinya tetap tepat sebelum memasuki proses berikutnya. Mesin unwind juga dapat dilengkapi dengan unit penghilang debu untuk membersihkan material sebelum diproses lebih lanjut. Meja penyambungan material menyediakan area yang praktis untuk menyambungkan bagian-bagian material gulungan sesuai kebutuhan.

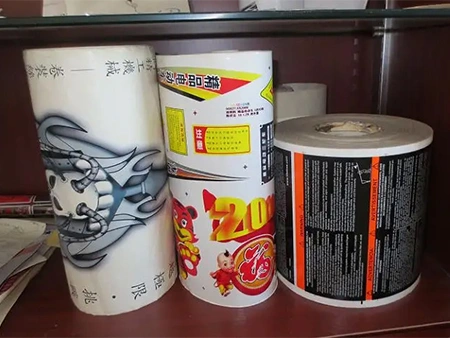

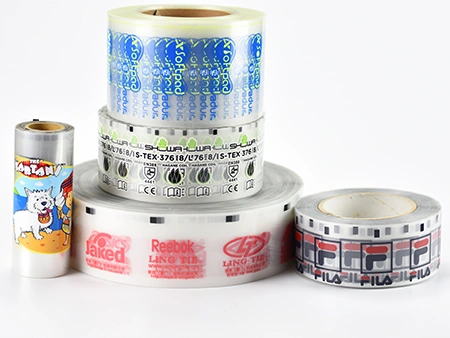

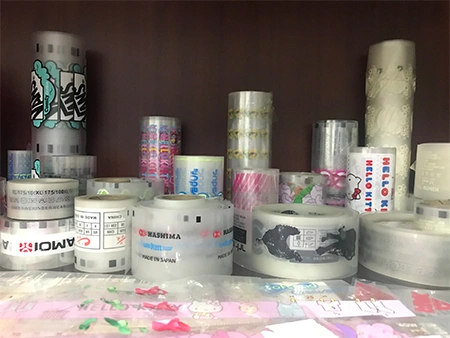

Material yang Dapat Digunakan
  • Material yang Dapat Digunakan
  • Material yang Dapat Digunakan
  • Material yang Dapat Digunakan
Spesifikasi Teknis
Unit Unwind Horizontal dengan Sistem Pengarah Material Otomatis
Model LTC-400D LTC-500D LTC-600D LTC-800D LTC-900D
Lebar Maksimum Material mm 300 400 500 700 800
Diameter Gulungan Maksimum mm 700 700 700 700 700
Daya  kW 0,3  0,3  0,3  0,3  0,3
Catu Daya  fasa/ V  1 / 220 1 / 220 1 / 220 1 / 220 1 / 220
Rentang Ketegangan  N 1–25 1–25 1–25 1–25 1–25
Langkah Pengarah Material  mm 40 (±20)  40 (±20)  40 (±20)  40 (±20)  40 (±20)
Berat Bersih  kg 235 270 290 330 350
Dimensi Mesin (P×L×T)  mm 1100×910×1100 1100×1020×1100 1100×1120×1100 1100×1320×1100 1100×1420×1100
Spesifikasi dan fungsi yang tersedia dapat bervariasi sesuai konfigurasi akhir mesin.
Keunggulan
  • Unit unwind menggunakan poros ekspansi pneumatik berukuran 3 inci untuk mempercepat pemasangan dan pelepasan gulungan. Poros mengembang untuk menahan gulungan dengan kuat dan dapat dikempiskan agar gulungan mudah dilepas saat penggantian.
  • Desain pengumpanan dengan sistem penyangga gantung menjaga permukaan material agar tidak bergesekan dengan struktur penyangga selama bergerak, sehingga mengurangi risikgoresan saat proses pengumpanan.
  • Sistem kontrol ketegangan elektromagnetik menyesuaikan ketegangan material seiring perubahan diameter gulungan, sehingga material tetap stabil dari awal hingga akhir gulungan.
  • Operator dapat menggunakan meja penyambungan material untuk menyelaraskan dan menyambungkan ujung gulungan sebelumnya dengan awal gulungan berikutnya.
  • Sistem pengarah material otomatis mengoreksi pergeseran selama proses pengumpanan dan menjaga material tetap pada posisi yang tepat sebelum memasuki bagian pencetakan atau konversi.
Komponen

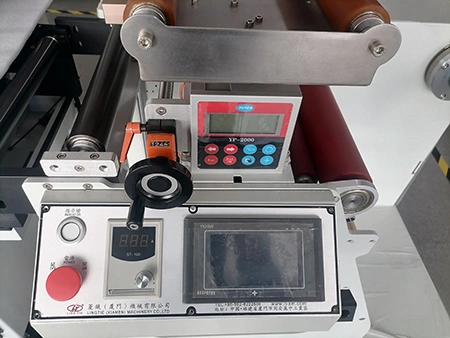

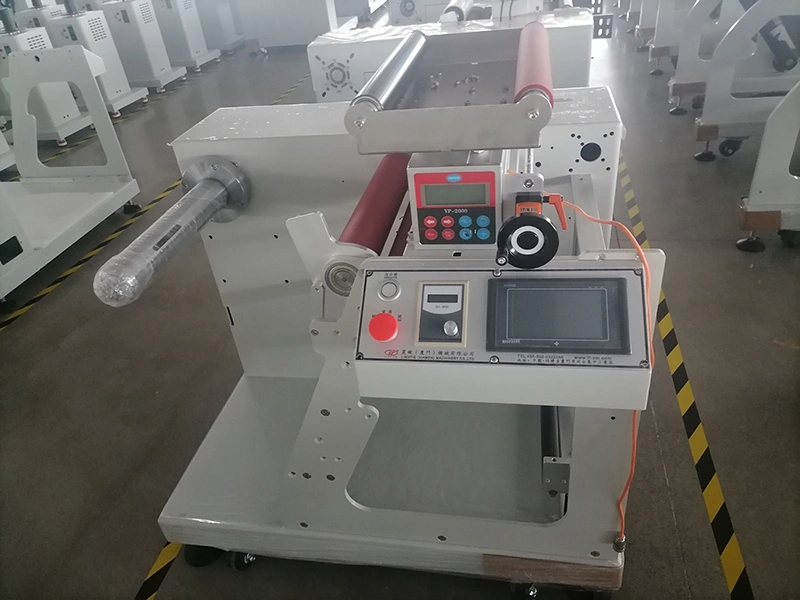

  • Panel Kontrol
    Panel Kontrol

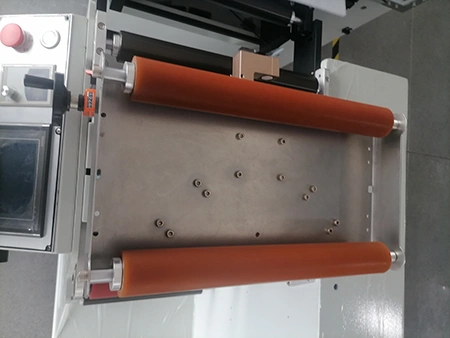

  • Rol Berlapis Karet
    Rol Berlapis Karet

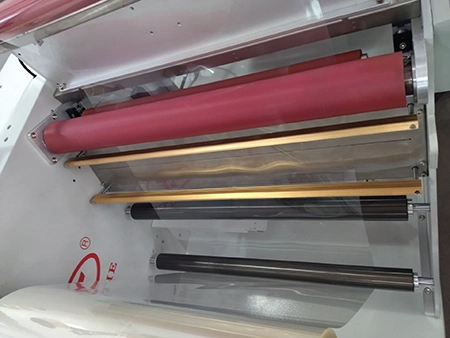

  • Meja Penyambungan Material
    Meja Penyambungan Material
Fungsi Opsional
  • Pembersihan Material Gulungan
    Pembersihan Material Gulungan
  • Pengelupasan Film
    Pengelupasan Film
  • Sikat Antistatis
    Sikat Antistatis
Berbekal pengalaman lebih dari 20 tahun di bidang rekayasa mesin, LINGTIE merupakan produsen langsung yang berspesialisasi dalam peralatan percetakan industri dan mesin finishing label. Kami menyediakan lini sablon roll-to-roll, mesin cetak letterpress, serta mesin pres heat transfer otomatis. Kami melayani pelanggan di seluruh dunia dari berbagai sektor industri, termasuk kemasan, tekstil dan pakaian, label, produk nonwoven, elektronik, produk plastik, serta pengolahan kertas. Kami juga menyediakan rangkaian lengkap peralatan pendukung, seperti mesin slitter rewinder, mesin inspection rewinder, mesin pemotong material gulungan menjadi lembaran (roll-to-sheet cutter), dan mesin UV curing. Seluruh peralatan tersebut dirancang untuk mendukung proses pengolahan material, mulai dari bahan baku hingga menjadi produk cetak berpresisi tinggi. Mitra pengadaan dari berbagai negara memercayai LINGTIE karena kami menangani seluruh proses produksi secara internal, mulai dari pemesinan presisi hingga perakitan akhir. Dengan demikian, kami dapat menyediakan solusi percetakan siap pakai (turnkey) yang menawarkan kinerja andal, akurasi tinggi, dan stabilitas produksi jangka panjang bagi pelanggan di seluruh dunia.
Lihat Lainnya
    1. Mesin Slitting dan Pemotongan

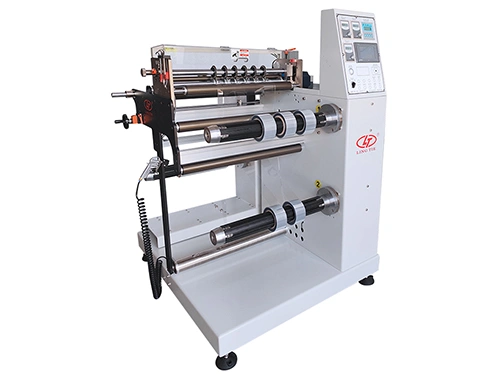

      Mesin Slitting dan Pemotongan
