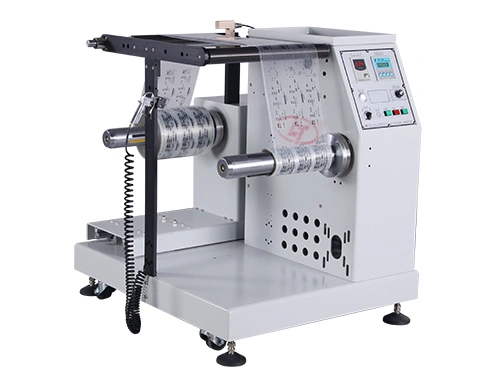

Mesin Penggulung Cantilever

Mesin Penggulung Cantilever

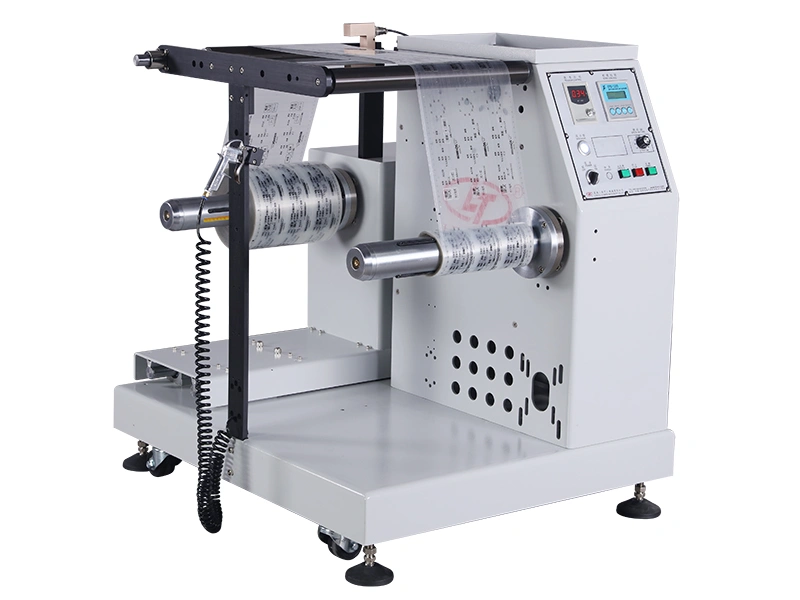

Cantilevered Winder

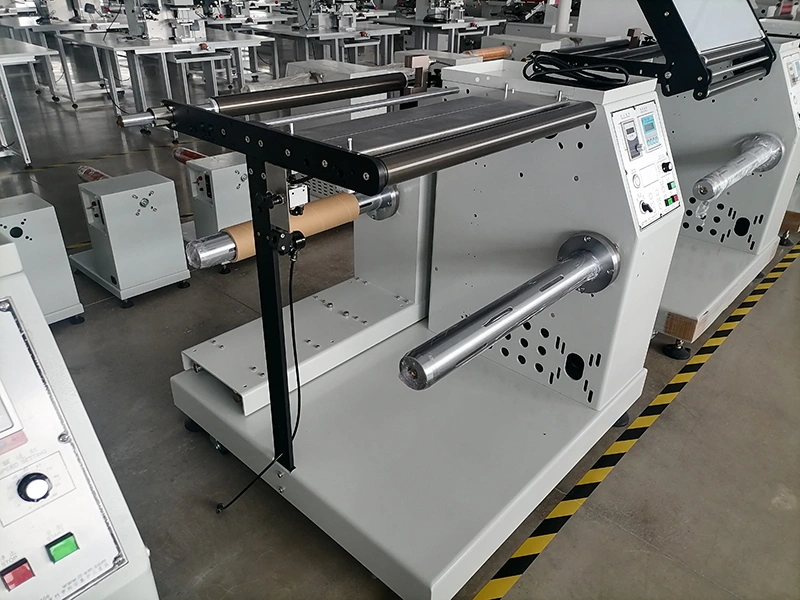

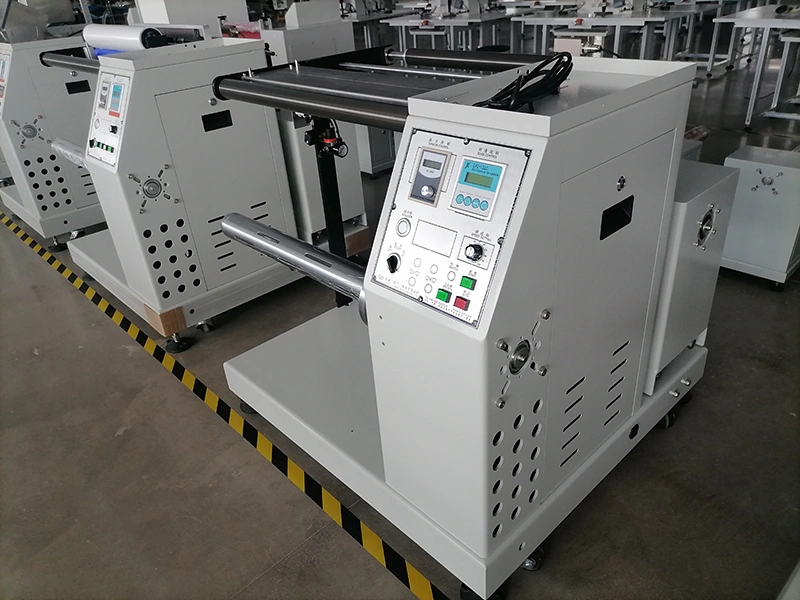

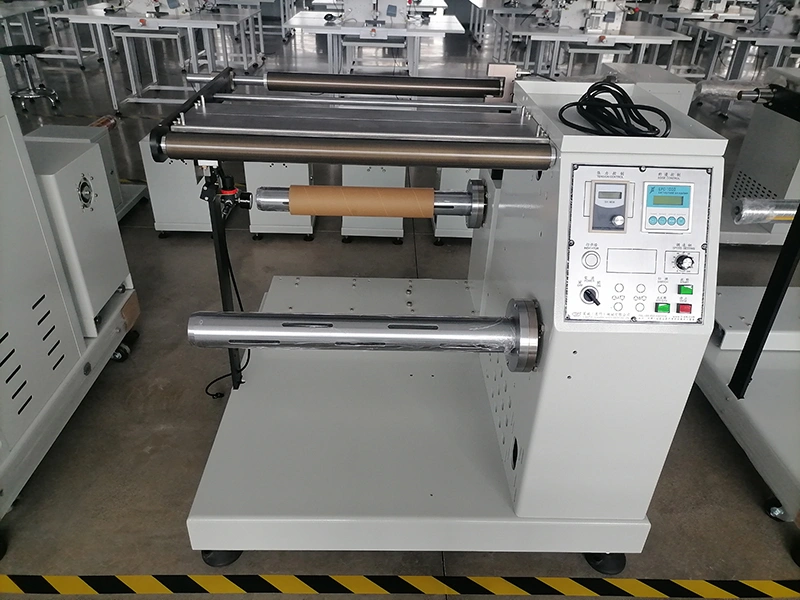

Mesin penggulung cantilever digunakan untuk menggulung ulang film, label, kertas, dan material gulungan fleksibel lainnya dengan ketegangan yang terkontrol serta sistem pengarah material otomatis. Poros penggulung ditopang hanya dari satu sisi, sehingga memudahkan proses pemasangan dan pelepasan gulungan. Selama proses rewinding, sistem pengarah akan mengoreksi posisi material yang bergeser agar gulungan tetap rapi dan bebas kerutan. Mesin penggulung untuk material berlebar sempit ini juga mendukung penyambungan material (web splicing) dan pengoperasian yang stabil pada kecepatan lebih tinggi.

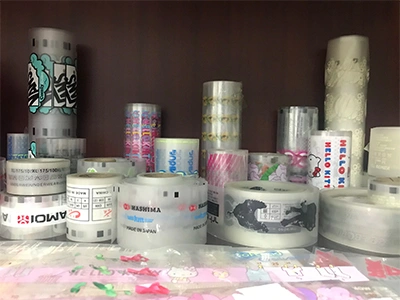

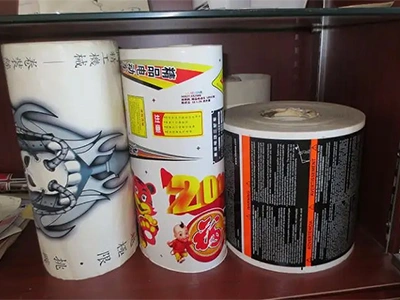

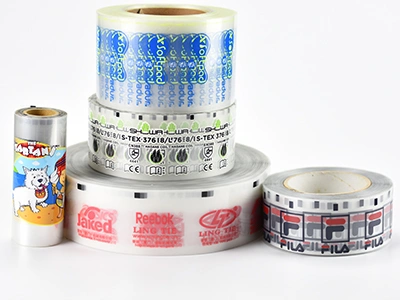

Sampel Produk
  • Sampel Produk
  • Sampel Produk
  • Sampel Produk
Spesifikasi Teknis
Model LTD-400B LTD-600B LTD-700B LTD-900B (5th Gen.) LTD-1000B (5th Gen.)
Lebar Maksimum Material  mm  400  600  700  900  1000
Beban Maksimum kg  70 (dapat disesuaikan)  70 (dapat disesuaikan)  70 (dapat disesuaikan)  200 (dapat disesuaikan)  200 (dapat disesuaikan)
Diameter Gulungan Maksimum  mm  650  650  650  910  910
Catu Daya  V / kW  220 / 0,75  220 / 1,7  220 / 1,7  220 / 1,7  220 / 1,7
Ketegangan Elektromagnetik  N  0–25  0–25  0–25  100  100
Langkah Pengarah Material  mm  140 (±70)  140 (±70)  140 (±70)  140 (±70)  140 (±70)
Berat Bersih  kg  290  330  360  600  630
Dimensi Mesin (P×L×T)  mm  1000×950×1050 (+100 dapat disesuaikan)  1000×1150×1050 (+100 dapat disesuaikan)  1000×1250×1050 (+100 dapat disesuaikan)  1310×1664×1140 (+100 dapat disesuaikan)  1310×1764×1140 (+100 dapat disesuaikan)
Ukuran dan model lainnya tersedia berdasarkan permintaan. Berat mesin dapat bervariasi sesuai konfigurasi akhir.
Fungsi
  • Sistem pengarah material otomatis memantau posisi material selama proses rewinding dan langsung mengoreksi pergeseran yang terjadi. Sistem ini menjaga material tetap lurus serta mengurangi kerutan pada gulungan akhir.
  • Sistem pemotongan (slitting) opsional dapat membagi material gulungan yang lebar menjadi beberapa gulungan yang lebih sempit sesuai lebar yang telah ditentukan. Kertas, film plastik, foil logam, pita perekat, kain, dan material gulungan lainnya dapat dipotong secara kontinu dalam arah memanjang, lalu digulung ulang dalam proses yang sama.
  • Poros ekspansi pneumatik pada sisi unwind dan rewind memudahkan serta mempercepat pemasangan dan pelepasan gulungan. Setelah siklus rewinding selesai, mesin akan berhenti secara otomatis dan mengeluarkan alarm.
  • Mesin dilapisi dengan lapisan serbuk elektrostatik untuk memberikan daya tahan yang baik dan ketahanan terhadap penggunaan industri sehari-hari. Titik koneksi yang telah disediakan juga memungkinkan penambahan fungsi lain sesuai kebutuhan proses produksi.
Komponen

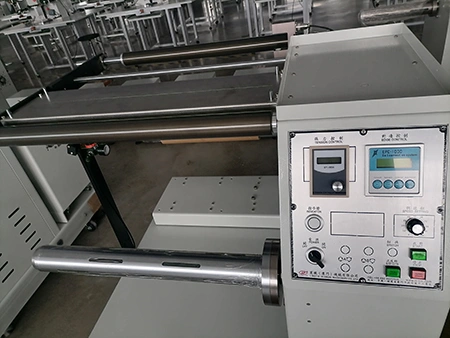

  • Sistem Kontrol Ketegangan
    Sistem Kontrol Ketegangan

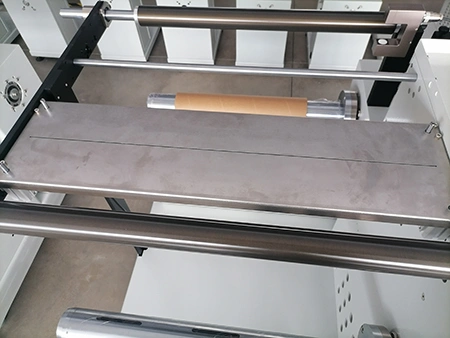

  • Meja Penyambungan Material
    Meja Penyambungan Material

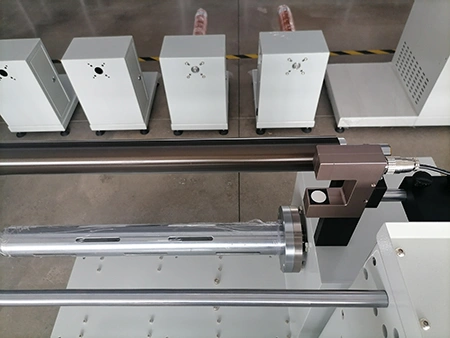

  • Sensor Pengarah Material
    Sensor Pengarah Material
Fungsi Opsional
  • Pembersihan Material Gulungan
    Pembersihan Material Gulungan
  • Unit Corona untuk Material Konduktif
    Unit Corona untuk Material Konduktif
  • Kontrol Ketegangan Elektromagnetik Semi-Otomatis
    Kontrol Ketegangan Elektromagnetik Semi-Otomatis
  • Fungsi Laminasi
    Fungsi Laminasi
  • Fungsi Pengukuran Panjang
    Fungsi Pengukuran Panjang
  • Fungsi Penghitungan
    Fungsi Penghitungan
  • Fungsi Pemanasan
    Fungsi Pemanasan
  • Meja Penyambungan Material
    Meja Penyambungan Material
  • Sikat Antistatis
    Sikat Antistatis
  • Meja Inspeksi
    Meja Inspeksi
  • Pengepres Pneumatik
    Pengepres Pneumatik
  • Pengelupasan Film
    Pengelupasan Film
  • Meja Inspeksi Miring
    Meja Inspeksi Miring
  • Pemotongan Celah dengan Pisau Putar
    Pemotongan Celah dengan Pisau Putar
  • Pemotongan Celah dengan Pisau Silet
    Pemotongan Celah dengan Pisau Silet
Berbekal pengalaman lebih dari 20 tahun di bidang rekayasa mesin, LINGTIE merupakan produsen langsung yang berspesialisasi dalam peralatan percetakan industri dan mesin finishing label. Kami menyediakan lini sablon roll-to-roll, mesin cetak letterpress, serta mesin pres heat transfer otomatis. Kami melayani pelanggan di seluruh dunia dari berbagai sektor industri, termasuk kemasan, tekstil dan pakaian, label, produk nonwoven, elektronik, produk plastik, serta pengolahan kertas. Kami juga menyediakan rangkaian lengkap peralatan pendukung, seperti mesin slitter rewinder, mesin inspection rewinder, mesin pemotong material gulungan menjadi lembaran (roll-to-sheet cutter), dan mesin UV curing. Seluruh peralatan tersebut dirancang untuk mendukung proses pengolahan material, mulai dari bahan baku hingga menjadi produk cetak berpresisi tinggi. Mitra pengadaan dari berbagai negara memercayai LINGTIE karena kami menangani seluruh proses produksi secara internal, mulai dari pemesinan presisi hingga perakitan akhir. Dengan demikian, kami dapat menyediakan solusi percetakan siap pakai (turnkey) yang menawarkan kinerja andal, akurasi tinggi, dan stabilitas produksi jangka panjang bagi pelanggan di seluruh dunia.
