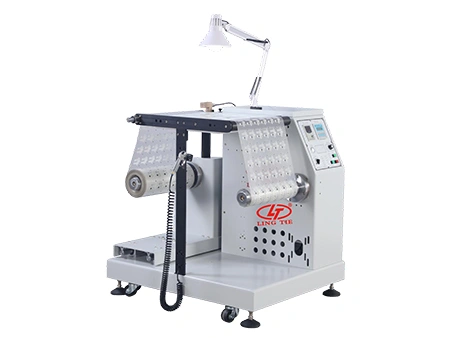

Mesin Penggulung Ulang untuk Inspeksi dan Penyortiran Produk Cacat
Doctoring Rewinding Machine
Mesin penggulung ulang untuk inspeksi dan penyortiran produk cacat digunakan untuk memeriksa material fleksibel berbentuk gulungan maupun lembaran sebelum memasuki tahap produksi berikutnya. Selama proses penggulungan ulang, operator dapat memeriksa permukaan hasil cetak dan menghentikan pergerakan material jika terdapat bagian yang perlu diperiksa atau diperbaiki. Untuk memudahkan pemeriksaan visual, material bergerak melewati meja kaca horizontal dengan pencahayaan latar putih di bagian bawah serta lampu tambahan di bagian atas. Berkat sistem pengarah material otomatis (automatic web guiding), material tetap sejajar selama proses penggulungan ulang. Area inspeksi yang datar juga memberikan ruang yang cukup bagi operator untuk memeriksa material saat bergerak melewati mesin.
| Model | LTD-400B | LTD-600B | LTD-700B | LTD-900B (5th Gen.) | LTD-1000B (5th Gen.) | |
| Lebar Maksimum Material GulunganLebar Maksimum Material Gulungan | mm | 400 | 600 | 700 | 900 | 1000 |
| Beban Maksimum | kg | 70 (dapat disesuaikan) | 70 (dapat disesuaikan) | 70 (dapat disesuaikan) | 200 (dapat disesuaikan) | 200 (dapat disesuaikan) |
| Diameter Gulungan Maksimum | mm | 650 | 650 | 650 | 910 | 910 |
| Catu Daya | V / kW | 220 / 0,75 | 220 / 1,7 | 220 / 1,7 | 220 / 1,7 | 220 / 1,7 |
| Ketegangan Elektromagnetik | N | 0–25 | 0–25 | 0–25 | 100 | 100 |
| Langkah Pengarah Material | mm | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) | 140 (±70) |
| Berat Bersih | kg | 290 | 330 | 360 | 600 | 630 |
| Dimensi Mesin (P×L×T) | mm | 1000×950×1050 (+100 dapat disesuaikan) | 1000×1150×1050 (+100 dapat disesuaikan) | 1000×1250×1050 (+100 dapat disesuaikan) | 1310×1664×1140 (+100 dapat disesuaikan) | 1310×1764×1140 (+100 dapat disesuaikan) |
| Ukuran dan model lainnya tersedia berdasarkan permintaan. Berat dapat bervariasi tergantung pada konfigurasi akhir mesin. | ||||||
-

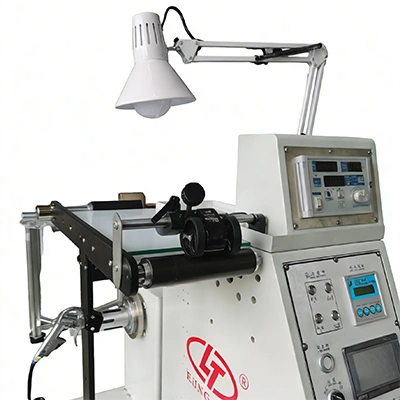

Meja Inspeksi

-

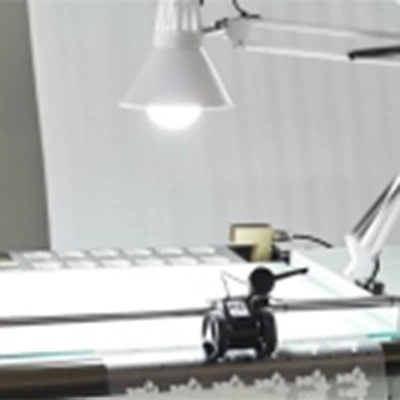

Lampu Inspeksi

-

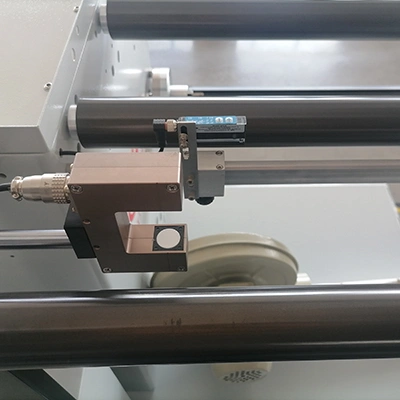

Unit Pengarah Material

-
Kontrol Kecepatan Konstan Berbasis PLC

-
Pembersihan Material Gulungan

-
Unit Corona untuk Material Konduktif

-
Kontrol Ketegangan Elektromagnetik Semi-Otomatis

-
Fungsi Laminasi

-
Fungsi Pengukuran Panjang

-
Fungsi Penghitungan

-
Fungsi Pemanasan

-
Meja Penyambungan Material

-
Sikat Antistatis

-
Meja Inspeksi

-
Pneumatic pressure

-
Pengelupasan Film

-
Meja Inspeksi Miring

-
Pemotongan Celah dengan Pisau Putar

-
Pemotongan Celah dengan Pisau Silet
